نمودار ون چیست؟ | رسم نمودار ون در پاورپوینت

رسم نمودار ون در پاورپوینت برای به تصویر کشیدن مجموعه‌های منطقی یا ریاضی به صورت بصری در زمان طراحی نمونه پاورپوینت حرفه ای مفید هستند. از دیاگرام‌های نمودارهای ون برای نشان دادن روابط، مانند اشتراکات و تفاوت‌های بین مجموعه ها استفاده می‌کنند. در این مقاله از سایت مینارو، در مورد نمودار ون چیست؟، نکات، دلایل استفاده و نحوه کشیدن نمودار Venn در پاورپوینت توضیح می‌دهیم، برای کسب اطلاعات بیشتر با ما همراه باشید.

نمودار ون چیست؟

نمودار Venn نمایش بصری از روابط بین گروه‌ها یا مجموعه‌هاست که از دایره‌های همپوشانی استفاده می‌کند تا نشان دهد که چه عناصری به هر گروه تعلق داشته و کدام یک در چندین مجموعه به طور همزمان حضور دارند. به این ترتیب به راحتی شباهت‌ها و تفاوت‌های داده‌ها یا گروه‌هایی از چیزها را با هم مقایسه کنید. قبل از آشنایی با رسم نمودار ون در پاورپوینت، باید با اجزای این نمودار آشنا شوید که عبارتند از:

• اتحاد و اتصال: شامل ترکیبی از تمام دایره‌های موجود در نمودار ون
• تنظیم: عناصری که در نمودار Venn نمایش می‌دهید.
• تقاطع و زیرمجموعه: عناصری که بین دایره‌های گوناگون همپوشانی دارد.
• تفاوت: به جز تقاطع مجموعه‌ها، سایر بخش‌های اطلاعات، کاملا متقارن هستند.
• مکمل نسبی: این تفاوت یا بین مجموعه A و مجموعه B است، یا مربوط به بخش جداگانه‌ای است که در ناحیه تقاطع قرار نمی‌گیرد.

آموزش رسم نمودار ون در پاورپوینت (2 روش کاربردی و ساده)

برای کشیدن نمودار venn در اسلاید پاورپوینت می‌توانید از خود اشکال پاورپوینت یا گزینه SmartArt استفاده کنید. در زیر دو روش را به صورت ساده آموزش می‌دهیم.

ایجاد کردن نمودار ون در پاورپوینت با استفاده از SmartArt

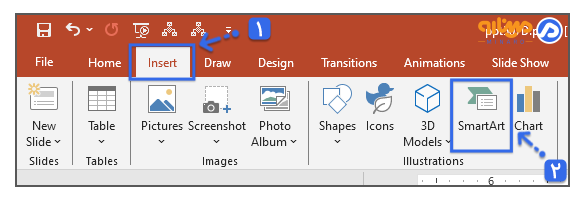

SmartArt Graphics در پاورپوینت طرح‌بندی‌های مختلفی را برای نمایش بصری اطلاعات و سفارشی‌سازی گرافیک‌ها ارائه می‌دهد. همچنین می‌توانید از طریق سربرگ Insert در پاورپوینت، با انتخاب SmartArt و سپس گزینه Relationship، نمودارهای ون (Venn) را در پاورپوینت ایجاد کنید.

گرافیک‌های SmartArt موجود که می‌توان از آن‌ها برای رسم نمودار ون استاندارد استفاده کرد شامل حلقه‌های به‌هم پیوسته، ون پایه، ون شعاعی و ون خطی هستند. همچنین می‌توانید برای نمایش یک مجموعه، متن مورد نظر را به طرح بندی اضافه کنید.

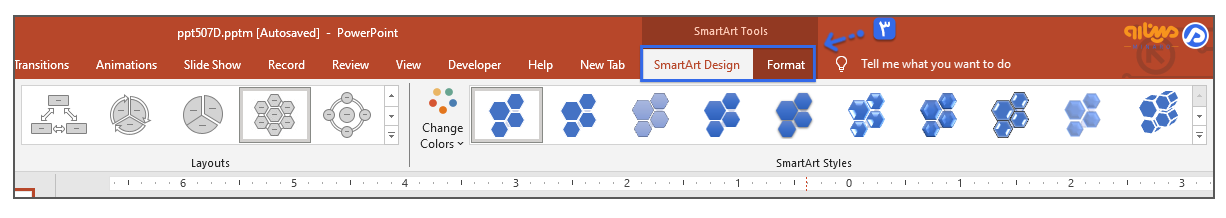

برای اینکه نمودار Venn در پاورپوینت را دقیق‌تر کنید، دایره‌ها را در طرح SmartArt کپی و جایگذاری کنید. می‌توانید از طریق گزینه‌های SmartArt Design و Format در منوی Ribbon، نمودار ون را از نظر رنگ، اندازه و سایر تنظیمات، مطابق با سلیقه خود سفارشی‌سازی کنید.

رسم نمودار ون در پاورپوینت با استفاده از اشکال برنامه پاورپوینت

برای ایجاد نمودار ون در پاورپوینت با استفاده از Shapes، مسیر زیر را پیش روید:

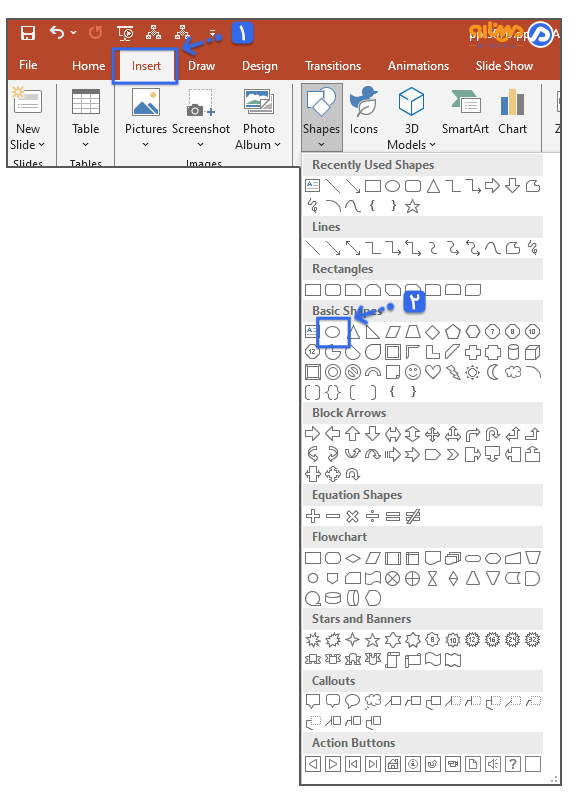

• ابتدا روی تب insert کلیک کرده، گزینه Shape را انتخاب کرده و سپس بر روی Circle بزنید.

• برای کشیدن دایره، روی اسلاید مورد نظر کلیک کرده و آن را بکشید. بهتر است دایره را در کنار اسلاید و نه در مرکز قرار دهید.

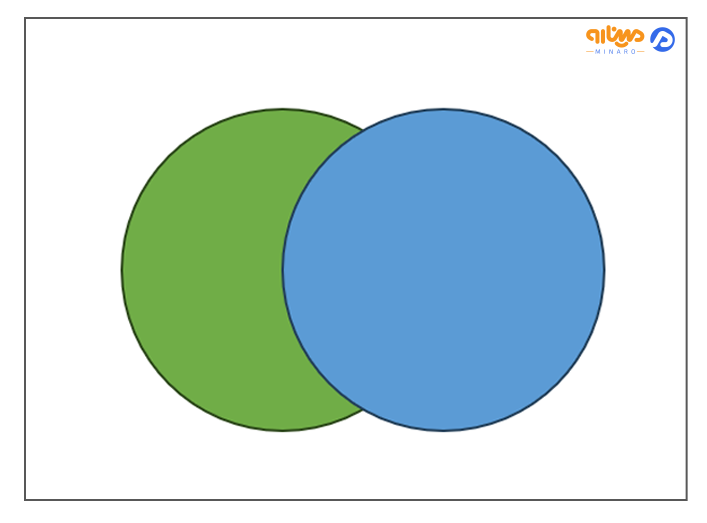

• برای ایجاد دایره دوم، دایره اول را کپی کرده و جایگذاری کنید. سپس برای نشان دادن اشتراک داده‌ها، دایره دوم را روی دایره اول بگذارید. البته مقاله «رسم شکل در پاورپوینت» در این بخش به شما کمک خواهد کرد.

• برای رنگ آمیزی دایره، ابتدا آن را انتخاب کنید.

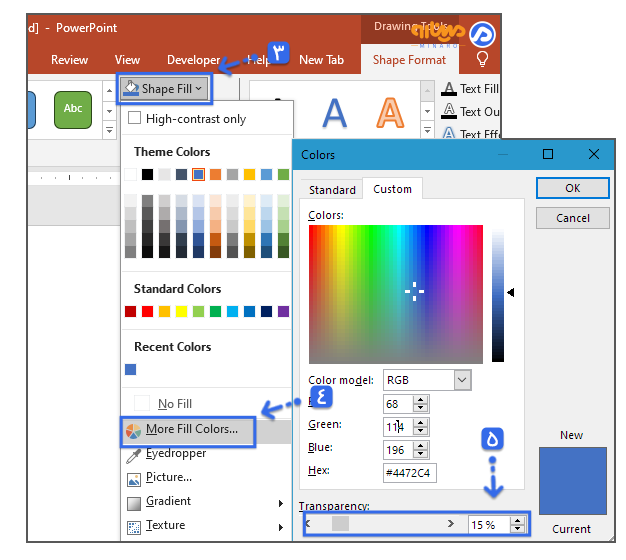

• سپس از تب Format به گزینه Shape Fill بروید و رنگ مورد نظر را با توجه به تم پاورپوینت انتخاب کنید. بهتر است رنگی انتخاب کنید که با پس‌زمینه تضاد داشته باشد.
• در ادامه برای رسم نمودار ون در پاورپوینت، برای برجسته کردن بخش مشترک در نمودار ون، باید دایره‌ها را کمرنگ کنید. برای این کار، دایره را انتخاب کرده، از بخش Shape Fill گزینه More Fill Colors را انتخاب کنید.
• با استفاده از گزینه Transparencyشفافیت آن را تنظیم نمایید. این مراحل را برای هر دایره جداگانه انجام دهید.

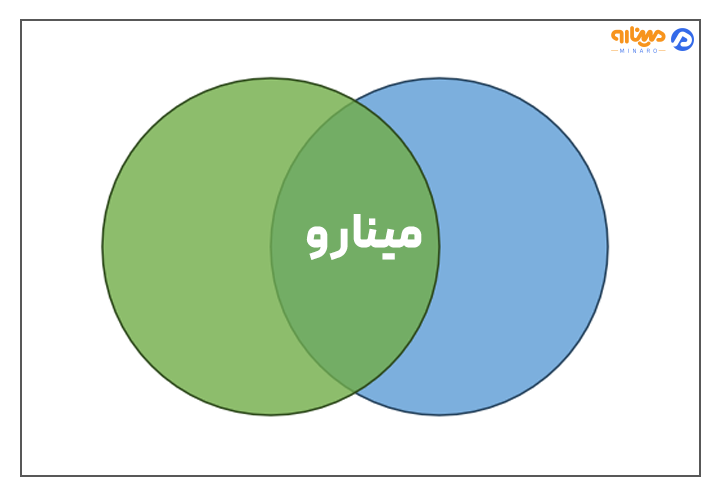

• در نهایت، برای قابل فهم‌تر کردن اطلاعات، می‌توانید متن و نمادها را داخل یا خارج اشکال قرار دهید. برای این کار، از تب Insert روی گزینه Text Box کلیک کنید.
• سپس در محل مورد نظر روی اسلاید کلیک کرده و کادر متنی را بکشید.
• متن دلخواه خود را وارد کرده و فونت و رنگ آن را ویرایش کنید.

برای اطلاعات بیشتر، مقاله «نوشتن متن در پاورپوینت» مفید خواهد بود.

دلایل استفاده از نمودار ون در پاورپوینت

نمودار ون به شما کمک می‌کند روابط و اشتراک بین مجموعه‌ها را به صورت بصری نمایش دهید. استفاده از آن در پاورپوینت، فهم اطلاعات پیچیده را برای مخاطب ساده‌تر می‌کند. در مورد نمودار ون چیست و به چه روش‌های رسم می‌شود؟ توضیح داده‌ایم، در ادامه در مورد مزایای آن خواهیم گفت.

وضوح و سادگی

نمودارهای ون در ساده سازی اطلاعات پیچیده نسبت به دیگر نمودارها، برتری دارند. وقتی داده‌هایی با مجموعه‌ها یا دسته‌های متعدد دارید، انتقال روابط و همپوشانی‌ها، به تنهایی از طریق متن می‌تواند چالش برانگیز باشد. نمودارهای Venn به صورت بصری این روابط را با دایره‌ها و تقاطع‌ها نشان داده و به طور واضح و مختصر ایده‌های پیچیده را منتقل می‌کنند.

با کشیدن نمودار ون در پاورپوینت، مخاطبان می‌توانند اطلاعات را سریع و دقیق درک کنند. استفاده از نمودار ون در ارائه به حفظ تمرکز مخاطب کمک کرده و از گم شدن اطلاعات پیچیده جلوگیری خواهد کرد.

افزایش تعامل تقویت شده در محتوای ارائه

ادغام نمودارهای Venn در اسلایدهای پاورپوینت، موجب افزایش جذابیت و تنوع بصری می‌شود. ساختار منحصر به فرد نمودارهای ون، توجه مخاطب را به حوزه‌های همپوشانی و تمایز بین مجموعه‌ها جلب می‌کند. این نوع تعامل افزایش یافته به ویژه هنگامی که مفاهیم کلیدی، مقایسه‌ها یا روابط را در ارائه خود برجسته نمایید، ارزشمند خواهد بود. به طور کلی عناصر بصری مانند نمودار ون در پاورپوینت، یکنواختی ارائه را از بین برده و محتوای شما را جذاب‌تر و به یاد ماندنی‌تر می‌کنند.

مقایسه موثر داده‌ها

1. نمودار venn به خصوص زمانی کاربردی است که بخواهید مجموعه‌های داده را با هم مقایسه کنید.
2. برای نشان دادن شباهت‌ها و تفاوت‌ها در بخش‌های بازار، ترجیحات مشتری، یا ویژگی‌های محصولات مختلف، نمودار ون راهی ساده برای نمایش اطلاعات محسوب می‌شود.
3. با استفاده از این نمودار، می‌توانید عناصر مشترک و منحصر به فرد هر مجموعه را به صورت بصری برجسته کرده و درک نکات کلیدی را برای مخاطبان آسان‌تر کنید.
4. برای انتقال دادن داده‌ها به شیوه‌ای مقایسه‌ای و شهودی به ویژه برای ارائه‌های مبتنی بر تحلیل، کشیدن نمودار Venn در پاورپوینت مفید خواهد بود.

ایجاد ارتباط معنادار و صحیح

نمودارهای ون ارتباطات معنی‌داری بین عناصر مختلف ایجاد کرده و نحوه ارتباط آن‌ها با یک موضوع یا مفهوم مرکزی را نشان می‌دهند. این نمودارها با تنظیم محتوا برای همسویی با علایق مخاطب، به ارائه‌ها عمق و ارتباط می‌بخشند.

تطبیق پذیری در ارائه

نمودارهای Venn ابزارهای همه کاره‌ای هستند که به یک نوع خاص از داده‌ها یا مفهوم محدود نمی‌شوند. از آن‌ها برای طیف گسترده‌ای از موضوعات همچون: نشان دادن روابط ریاضی در تئوری مجموعه‌ها تا مقایسه عناصر در مدل‌های تجاری، مفاهیم علمی یا حتی داستان سرایی استفاده خواهد شد.

ظاهری حرفه‌ای و جذاب

اضافه کردن نمودار ون با طراحی خوب در ارائه پاورپوینت، حرفه‌ای بودن و توجه به جزئیات را به شیوه‌ای جذاب و سازمان‌یافته نشان می‌دهد. ظاهر و احساس تخصصی نمودارهای ون، می‌تواند اعتبار شما را به عنوان ارائه دهنده افزایش دهد.

به خصوص برای طراحی قالب پاورپوینت آماده برای پایان نامه کارشناسی ارشد و دکتری، حرفه‌ای بودن موجب ایجاد تفاوت قابل توجهی در نحوه درک مخاطبان از محتوای شما می‌شود. رسم نمودار ون در پاورپوینت، موجب افزایش کیفیت کلی و تاثیرگذاری اسلایدهای شما خواهد شد. قرار دادن نمودار Venn در ارائه‌های پاورپوینت دانشجویی، مزایای زیر را دارد:

1. ساده کردن داده‌های پیچیده
2. افزایش تعامل
3. مقایسه آسان داده‌ها
4. ارائه تطبیق‌پذیری
5. ظاهری حرفه‌ای در اسلایدها
6. انتقال پیام با تاثیرگذاری بالا.

افزایش بحث‌های تعاملی و گروهی در زمان ارائه

با رسم نمودار ون در پاورپوینت، به عنوان شروع بحث، مشارکت مخاطبان را تشویق کرده و همکاری آنان را تقویت کنید. این ابزارهای بصری موجب تسهیل فعالیت‌های گروهی، جلسات طوفان فکری و ایده‌پردازی شده و تعامل را در طول ارائه‌ها افزایش می‌دهند.

نکات طلایی در زمان کشیدن نمودار Venn در پاورپوینت

شاید این گونه فکر کنید که ساخت نمودار ون، کار ساده‌ای باشد، ولی در صورتی که بخش‌های گوناگون آن را با دقت و زمان کافی طراحی نکنید، داده‌ها به خوبی نشان داده نخواهد شد، از این رو برای ایجاد نمودار ون باید نکات زیر را در نظر بگیرید.

مشخص کردن داده‌ها برای مقایسه کردن

قبل از شروع کشیدن نمودار ون، باید به خوبی فکر کنید که قصد نمایش چه اطلاعاتی را دارید. در واقع طراحی با عجله و بدون در نظر گرفتن روابط پیچیده، بهترین رویکرد را نخواهد داشت. قبل از شروع فرآیند تجسم، می‌توانید با تیم ارائه، جلسه طوفان فکری داشته یا توالی و روابط را یادداشت کنید.

اطمینان از به تصویر کشیدن صحیح روابط بین داده‌ها

زنجیره شکسته یا ترسیم نادرست روابط، می‌تواند از مهم‌ترین علل از بین بردن جذابیت و تاثیرگذاری نمودار باشد. بررسی دقیق تصویر در طول و پس از تکمیل مدل می‌تواند یکی از راه‌های اطمینان از درستی رسم نمودار ون در پاورپوینت به حساب آید. برای ایده گرفتن، از نمونه طرح‌ها یا تم آماده استفاده کنید.

استفاده از عناوین نمودار

برای نمودار ون، یک عنوان بالای آن قرار دهید و از برچسب‌ها برای نشان دادن روابط استفاده کنید. می‌توانید با کشیدن خطوط و قرار دادن متن کنار مجموعه‌ها، توضیح‌ها را واضح‌تر کنید.

تمرکز روی تقاطع نمودار ون

در زمان رسم نمودار ون در پاورپوینت، محل تقاطع زمانی ظاهر می‌شود که دو یا چند بخش با هم همپوشانی دارند. در این قسمت، باید رابطه بین مجموعه‌ها را مشخص کنید. نادیده گرفتن تقاطع می‌تواند باعث نمایش نادرست مجموعه‌ها شده و اطلاعات مهم نمودار ون را از بین ببرد.

استفاده از رنگ‌های ثابت

برای هر دسته و تقاطع، یک طرح رنگ ثابت انتخاب کنید، این کار انسجام بصری را افزایش داده و درک را در نمودار ون تسهیل می‌کند.

ایجاد جریان منطقی

کشیدن نمودار ون در پاورپوینت را با یک جریان منطقی سازماندهی کنید، دسته‌ها و تقاطع‌ها را به شیوه‌ای ساختار یافته مرتب کرده که با محتوا و اهداف ارائه شما همسو باشد.

اولویت‌بندی خوانایی

اندازه متن، سبک فونت و طرح بندی را برای افزایش خوانایی بهینه کنید، و از این که مخاطبان می‌توانند به راحتی اطلاعات ارائه شده در نمودار ون را تفسیر و درک کنند، مطمئن شوید.

جان کلام

نمودارهای Venn در پاورپوینت به عنوان ابزاری همه کاره، قدرت بالایی در ساده‌سازی ایده‌های پیچیده تا تقویت تعامل دارد و با استفاده از آن‌ها می‌توانید اطلاعات را با داستان بصری منسجم و جذاب، به خوبی نشان دهید. از این رو در این مقاله از وبسایت مینارو، شما را با دو روش رسم نمودار ون در پاورپوینت آشنا کردیم و نکات ساخت و دلایل استفاده از آن را ذکر کردیم.
